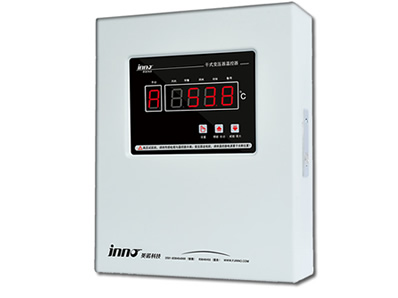

IB-L201 干式变压器温控器

IB-L201D/E/F/G/I 干式变压器温控器产品型号说明,IB-L201温控器说明书,福建福州英诺科技提供IB-L201 干变温控器型号产品销售,厂家直销,价格合理,产品型号通用,安装说明方便简单,欢迎咨询我们4001816499

订购热线:13599070393

在线询价
产品详情

干式变压器温控器技术指标

环境温度:-20℃~+55℃
环境湿度:< 95% (25℃)
工作电压:AC 220V (+10%,-15%)
工作频率:50Hz或60Hz(±2Hz)
测量范围:-30.0℃~240.0℃
测量精度:±1%FS(温控器0.5级,传感器B级)
分辨率:0.1℃
风机输出容量:9A/250VAC
控制输出容量:5A/250VAC;5A/30VDC(阻性)
温控器功耗:≤8W
生产标准:JB/T7631-2016《变压器用电子温控器》行业标准
通过认证标准:ISO9001:2016国际质量管理体系认证
通过试验标准:IEC61000-4:1995 国际标准
通过技术标准:GB/T17626-2008《电磁兼容试验和测量技术》标准



IB-L201干式变压器温控器型号选择说明



型号功能
IB-L201D三相巡回显示/最大值显示;风机自动/手动启停;超温报警;超温跳闸;故障报警;“黑匣子”功能; 风机定时激励功能;模拟测试功能;数字补偿功能;柜门开门报警功能。
IB-L201E常规功能同IB-L201D型,增加三路或四路独立的4~20mA模拟电流输出。
IB-L201F常规功能同IB-L201D型,增加RS485/232串行通讯功能。
IB-L201G常规功能同IB-L201D型,增加一路机房环境温度测量与控制。
IB-L201I常规功能同IB-L201D型,增加一路变压器铁芯温度测量与报警。
IB-L201L常规功能同IB-L201D型,增加冷却风机故障检测与报警。
IB-L201C常规功能同IB-L201D型,增加PTC150超温跳闸联锁控制。



备注: 1、如:IB-L201F,L代表壁挂式铁壳温控箱,F是通讯功能的代号;

2、E、F、G、I均为功能代码,功能代号可以组合,以下举例说明: 温控器型号:IB-L201FG,表示:温控器为壁挂式铁壳温控箱,其功能包括:常规功能、通讯功能(F),并增加一路机房环境温度测量与控制功能(G)。 该型号功能组合可定制,如有其他功能需求,具体可和我们电话联系。

3、若有其他特殊技术或功能要求,如以太网通讯、Profibus通讯、多通道温度测量、光纤测温、扩展触点容量等,均可与我们联系。 福建福州英诺电子科技有限公司干式变压器温控仪品牌型号齐全, 温控器接线图及说明书齐全,厂家直销、价格合理,欢迎询价!


 ======安装尺寸=====


安装尺寸:280mm × 160mm
外观尺寸:320mm × 260mm × 90mm

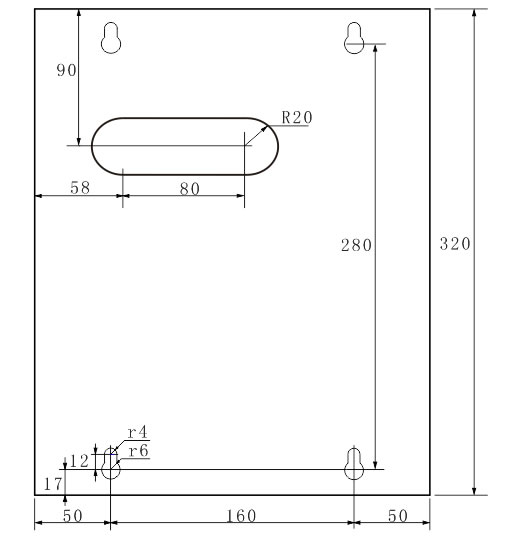

IB-L201干式变压器温控器尺寸图


IB-L201干式变压器温控器

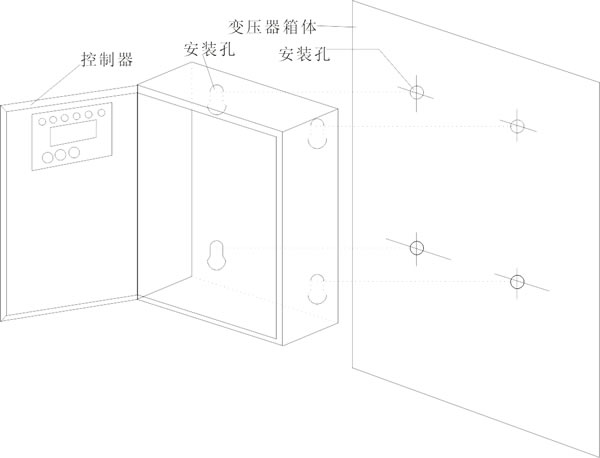

IB-L201干式变压器温控器安装示意图


IB-L201干式变压器温控器

安装步骤:

 (1)在变压器箱体上按安装尺寸图加工好4个固定孔。

 (2)用M8螺丝将温控与变压器箱体固定好。

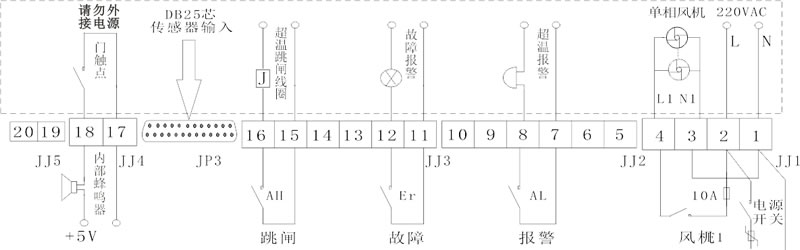

IB-L201D 温控器端子接线图(附加功能请来电咨询)


IB-L201D干式变压器温控器


注:若此接线图与IB-L201D温控器接线图不一致时,以IB-L201D温控器上接线图为准。
